Типы клемм аккумуляторов: чем отличаются F1, F2, M5, M6 и M8 и как выбрать подходящие

Коротко: основные ножевые клеммы AGM-аккумуляторов — F1 (4,8 мм) и F2 (6,35 мм). Более крупные батареи часто имеют резьбовые выводы M5, M6 или M8. При замене следует сверять не только размеры клемм, но и их положение, полярность и паспорт аккумулятора.

При выборе аккумулятора для ИБП, охранной сигнализации или другой системы резервного питания покупатели обычно смотрят на напряжение, ёмкость и габариты. Но даже полностью подходящая по этим параметрам батарея может не подключиться к штатным проводам. Разберём отличия основных токовыводов и способы избежать ошибок.

1:30

Какие бывают клеммы аккумуляторов

Клеммы (токовыводы) — контактные элементы аккумулятора для подключения электрической цепи. В герметизированных свинцово-кислотных AGM-батареях встречаются плоские ножевые и резьбовые соединения. Совместимость определяется не только маркировкой клеммы, но и конструкцией ответного наконечника, габаритами, расположением выводов и допустимым током.

У разных изготовителей обозначения могут различаться: следует сверять чертёж в паспорте конкретного аккумулятора.

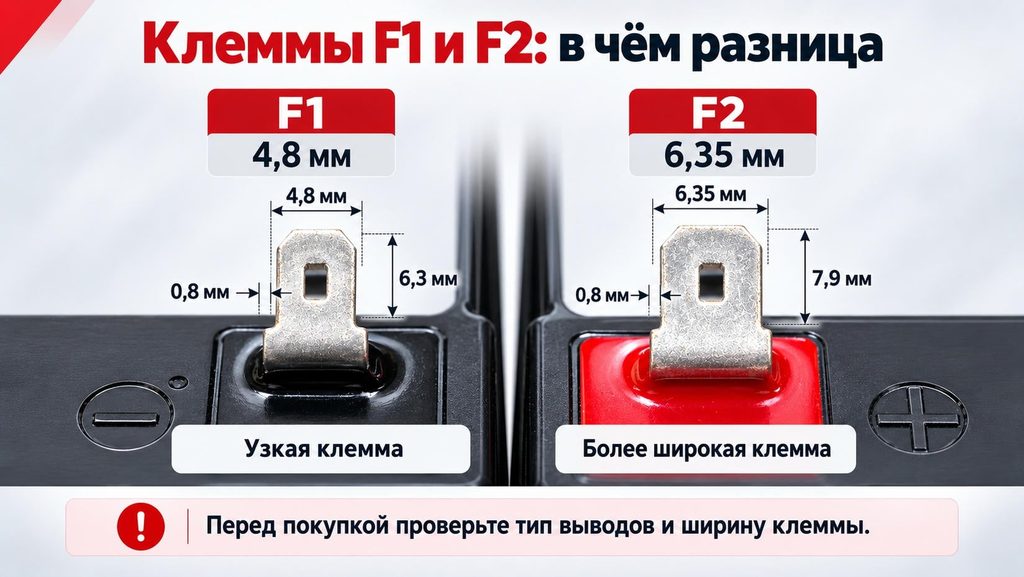

Клеммы F1 и F2: в чём разница

Основное отличие F1 и F2 — ширина металлического ножевого контакта. F1 имеет номинальную ширину 4,8 мм, F2 — 6,35 мм. Толщина контактной части часто составляет около 0,8 мм, однако конкретное исполнение необходимо сверить с чертежом.

F1 — узкая клемма 4,8 мм

Ножевой контакт F1 используется в небольших герметичных АКБ и подключается подходящим быстросъёмным разъёмом. Типовые размеры: ширина 4,8 мм, толщина около 0,8 мм, высота контактной части около 6,35 мм.

F2 — широкая клемма 6,35 мм

F2 имеет аналогичное устройство, но более широкий язычок. Типовые размеры: 6,35 мм по ширине, около 0,8 мм по толщине, высота контактной части около 7,8 мм. Часто применяется в батареях для ИБП и сигнализаций.

Можно ли подключить F1 к F2?

Неподходящие разъёмы применять нельзя. Наконечник на 4,8 мм не предназначен для 6,35-миллиметровой клеммы, а более широкий наконечник на узком контакте может иметь недостаточное контактное усилие. Ненадёжное соединение приводит к росту переходного сопротивления, нагреву и падению напряжения. Лучше выбрать АКБ с совместимыми выводами, чем переделывать силовое соединение без инженерного расчёта.

Почему важно проверять расположение клемм

Даже если два аккумулятора оснащены одинаковыми выводами F2, расположение плюса и минуса на крышке может различаться. Проверяйте расположение контактов по маркировке и чертежу конкретной модели: в компактном батарейном отсеке штатные провода могут не подходить к иной компоновке.

У ELECTRO BATT 1209 используются клеммы F2 (6,35 мм). Перед заменой дополнительно сверяйте полярность, полную высоту с токовыводами и подключение по руководству ИБП.

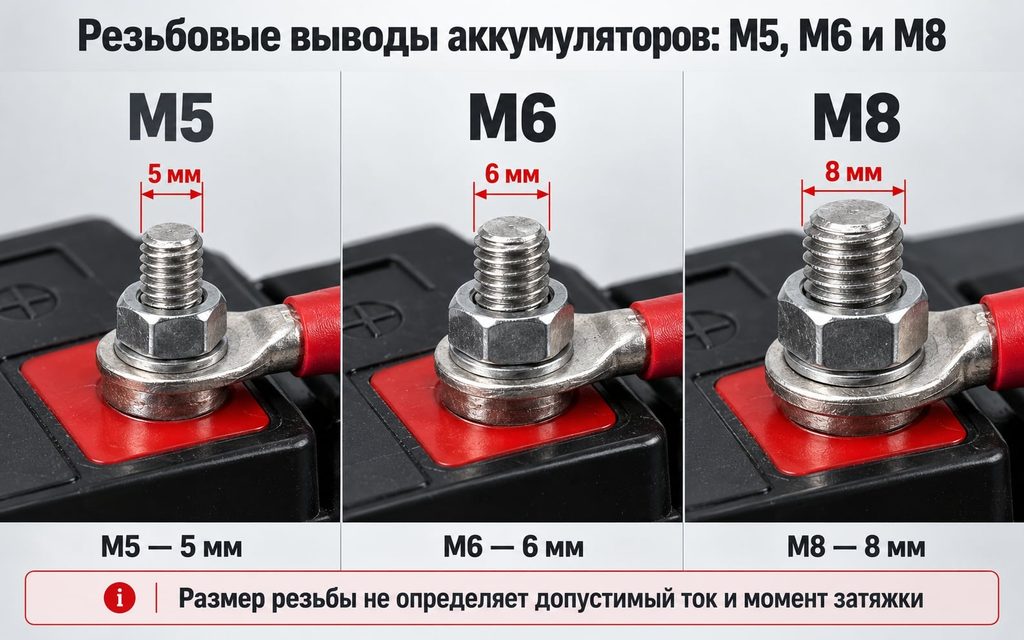

Резьбовые выводы M5, M6 и M8

На батареях большей ёмкости используются резьбовые соединения с кольцевыми наконечниками или шинами. Обозначения M5, M6, M8 указывают номинальный диаметр метрической резьбы — соответственно 5, 6 и 8 мм. При этом необходимо уточнять, установлен ли в выводе резьбовой вкладыш, шпилька либо другой тип крепления.

Резьбовой контакт требует правильно подобранного наконечника, допустимого тока, чистой контактной поверхности и момента затяжки по паспорту. Недостаточная затяжка ведёт к нагреву, чрезмерная может повредить вывод и корпус. Универсального значения момента затяжки для всех АКБ с резьбой M6 не существует.

Клеммы в линейке ELECTRO BATT

В линейке ELECTRO BATT представлены батареи для компактных ИБП и стационарных шкафов. Ниже данные сравнения моделей; перед подбором проверяйте паспорт нужной модификации.

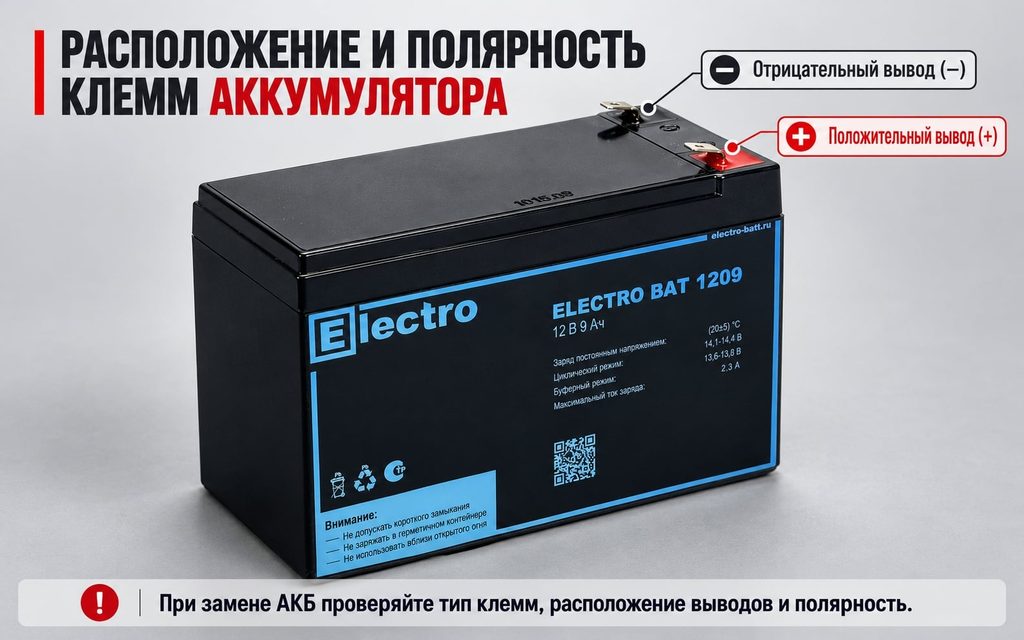

Почему важно расположение плюса и минуса

Даже у батарей с одинаковыми 12 В, ёмкостью, габаритами и выводами F2 полярность и положение контактов могут различаться. В компактном отсеке ИБП штатный жгут часто имеет минимальный запас длины. Неподходящая компоновка создаёт натяжение проводов и повышает риск ошибочного подключения.

Полярность проверяют по маркировке «+» и «−» на корпусе и документации, а не только по цвету проводов. Нельзя менять схему штатного подключения без допуска изготовителя оборудования.

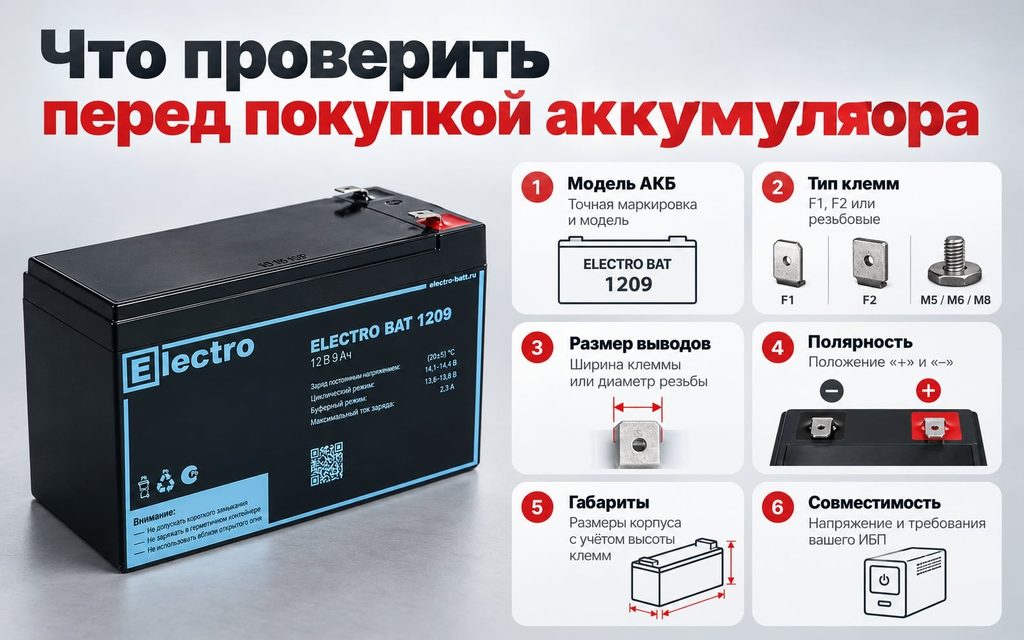

Как проверить тип выводов перед покупкой

1. Запишите модель старой АКБ. Найдите её паспорт с чертежом корпуса.
2. Определите конструкцию. Ножевой вывод, резьба, болт с гайкой или другой тип соединения.
3. Проверьте размер. У ножевых выводов — ширину 4,8 или 6,35 мм; у резьбовых — размер и исполнение крепежа.
4. Сверьте расположение клемм. Проверьте положение положительного и отрицательного контактов.
5. Сопоставьте полную высоту. Корпус с выводами должен помещаться в батарейный отсек.
6. Проверьте остальные характеристики. Напряжение, тип АКБ, ёмкость, разрядные параметры и зарядный режим.

Если данных недостаточно, обратитесь к паспорту батареи и руководству ИБП. О других критериях выбора рассказываем в статье «Как выбрать аккумулятор для ИБП».

Типичные ошибки при подключении

• Разъём F2 на выводе F1: слабый контакт и риск нагрева.
• Подгибание клемм: повреждение покрытия и снижение надёжности соединения.
• Неподходящий болт: повреждение резьбы или недостаточный прижим.
• Перепутанная полярность: риск повреждения оборудования и батареи.
• Недостаточная затяжка: переходное сопротивление, локальный нагрев и просадка напряжения.

Перед работами обесточьте оборудование в порядке, указанном в его инструкции. На батарейных цепях опасное напряжение может сохраняться даже после отключения сети; обслуживание мощных ИБП доверяют квалифицированному персоналу.

Частые вопросы

Что лучше — F1 или F2?

Ни один тип не является лучшим для всех устройств. Нужен тот, который совместим со штатным наконечником и рассчитан на рабочий режим.

Можно ли заменить аккумулятор с F1 на F2?

Только при подтверждённой электрической и механической совместимости, включая ответный разъём и условия монтажа.

Чем отличаются M5 и M6?

Номинальным диаметром метрической резьбы: 5 и 6 мм. Конструкцию вывода и момент затяжки уточняют по паспорту.

Можно ли определить клеммы по ёмкости?

Нет. Распространённые сочетания встречаются, но ёмкость не задаёт тип выводов универсальным образом.

Почему батарея подходит по размеру, но не подключается?

Причина может быть в отличии клемм, полярности, положения выводов или штатных наконечников.

Как подобрать совместимый аккумулятор

При выборе обращайте внимание на тип и размеры вывода, расположение контактов, полярность и конструкцию штатного кабельного наконечника. Это такие же важные критерии, как напряжение, ёмкость и размеры корпуса.

Паспорта доступны в разделе документации ELECTRO BATT. Если остаются сомнения, воспользуйтесь формой подбора АКБ: укажите модель оборудования или приложите сведения со старой батареи.
